产品介绍

SWP7011-EX、SWP7111-EX、SWP7018-EX开关量输入继电器输出隔离安全栅：

SWP7013-EX、SWP7113-EX、SWP7019-EX开关量输入晶管输出隔离安全栅：

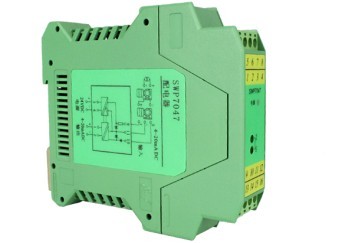

SWP7000-EX系列隔离式安全栅采用电磁耦合技术，实现电源、信号输入、信号输出的可靠隔离，比齐纳栅更可靠和安全，且无需本安接地，大大增加了检测和控制回路的抗干扰能力。它是通用型隔离式安全栅，能满足各种现场本安仪表的匹配。

将来自危险区的无源开关或接近开关输入信号，通过隔离安全栅传输安全区输出，具有接近开关断线检测功能，且输入和输出可置为正、反相控制。该产品需独立供电，电源，输入和输出三隔离，本安端和非本安端绝缘强度高达2500V AC。

技术指标：

	说明
防爆标记	[Exia]ⅡC
适应场所	安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。
电源	20～35VDC
危险区信号输入	开关、接近开关配电电压：≈8V（开路时）短路电流：≈8mA
安全区信号输出	继电器输出特性：响应时间：≤20ms 驱动能力：250V，a.c.,2A或30V，d.c.,2A，电阻性负载晶体管输出特性：外部供电：≤40V,d.c.，电流输出：≤40mA（有短路保护）晶体管集电集输出：高电平：VCC, 低电平：≤2.5V 晶体管发射极输出：高电平：VCC-2.5V,低电平：≤0.5V
输入和输出特性（设置为同相控制时）	现场开关闭合或输入回路电流>2.1mA,输出晶体管导通,通道绿色指示灯亮现场开关开路或输入回路电流<1.2mA,输出晶体管不导通, 通道绿色指示灯灭
输入和输出正反相控制设置	K2置为OFF时为开启断线检测功能，为ON时关闭断线检测功能。注：当以开关为输入信号，需要断线检测时，须在开关两端并联10KΩ电阻。
电磁兼容性	符合GB/T18268工业设备应用要求
使用环境温度	-20～+60℃
连接的现场设备	符合DIN19234的NAMUR接近开关、开关等现场设备（包括本安型的压力开关、温度开关、液位开关等）
