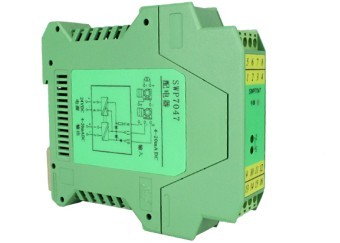

SWP7049-EX检测端隔离式安全栅

价格 电议
更新时间
2019-02-05 15:00:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

SWP7047-EX、SWP7035-EX、SWP7036-EX、SWP7048-EX、SWP7148-EX、SWP7049-EX

SWP-7000系列检测端隔离式安全栅,从安全区向危险区提供24V隔离直流电源供给二线制或三线制变送器,变送器产生4~20mA DC电流信号或1~5V DC电压信号从危险区隔离传输到安全区4~20mA DC或1~5V DC输出。也可用于电流源信号传输,该产品需要独立供电,电源、输入和输出三隔离。

技术指标:

说          明
防爆标记
[Exia]ⅡC
适应场所
安装在安全场所,可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。
电源
20~35VDC
危险区信号
输入电流:4~20mADC或   输入电压:1~5VDC
电流为20mA时,配电电压大于16V
配电回路开路时,大配电电压26V
正常工作电流≤25mA
安全区信号
输出电流:4~20mADC
负载电阻:0~800Ω
输出电压:1~5VDC
输出阻抗:<10Ω
输出负载:≥10KΩ
电源保护
电源反向保护
输出精度
0.1%F.S
温度漂移
0.01%F.S/10℃
仪表结构
ABS塑壳结构
适用现场设备
二线制、三线制变送器、电流源信号





















型谱表:





型号规格
附加码
说明
SWP-7047-Ex
/□

一进一出
4~20mA输入
(危险区)
SWP-7035-Ex
/□
/□
一进二出
SWP-7036-Ex
/□
/□
二进二出
SWP-7048-Ex
/□

一进一出
1~5 V输入
(危险区)
SWP-7148-Ex
/□
/□
一进二出
SWP-7049-Ex
/□
/□
二进二出
通道1输出类型
/I

通道1:4~20mA输出(安全区)
/V

通道1:1~5 V 输出(安全区)
通道2输出类型
/I
通道2:4~20mA输出(安全区)
/V
通道2:1~5 V 输出(安全区)
备注:如用户订货不通道输出类型,将按输出类型为4~20mA生产并出厂。
