NHR-3300ANHR-3300C三相综合电量表-广州技创电子设备有限公司

产品介绍

NHR-3300A、NHR-3300C三相综合电量表产品说明：
NHR-3300系列三相综合电量表采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。产品广泛应用于分布式电力监控系统、变电站综合自动化系统、无人值守变电站、低压智能配电系统、智能型开关柜/配电盘、智能型箱变及楼宇自动化系统的数据采集。
    三屏五位LED数码显示。
    可直接采集三相交流电压、三相交流电流信号，可测量三相有功功率、三相无功功率、三相视在功率、三相功率因数、三相工频周波、三相谐波及各种电能。
    具有模拟量输出、通讯输出和累积脉冲输出功能可选。
    具有上下限报警报警功能，带LED报警灯指示。
    支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
NHR-3300三相综合电量表主要功能参数：

测量参数	测量范围	测量误差	分辨力	过载
电压	0.0～500.0V AC	±(0.4%读数+0.1%量程)	0.1V	120%
电流	0.01～5A AC	±(0.4%读数+0.1%量程)	0.001A	120%
有功功率	UICOSΦ	PF=1.0； ±(0.4%读数+0.1%量程)	0.1W
有功电能	99999 MWh	PF=1.0； ±(0.4%读数+0.1%量程)	0.1Wh
无功功率	UISINΦ	PF=0.0； ±(0.8%读数+0.1%量程)	0.1Var
无功电能	99999 MVarh	PF=0.0； ±(0.8%读数+0.1%量程)	0.1Vrah
视在功率	U*I	±(0.4%读数+0.1%量程)	0.1VA
视在电能	99999 MVAh	±(0.4%读数+0.1%量程)	0.1VAh
功率因数	0.000～1.000	±0.02	0.001
工频周波	45～65 HZ	±0.05HZ	0.01HZ
谐波	2～31次

NHR-3300三相综合电量表选型表：

①规格尺寸		②输入类型
代码	宽高深	代码	测量类型

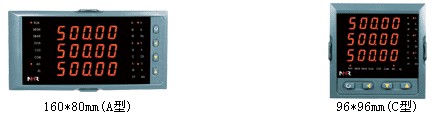

A C	16080130mm(横式) 9696130mm(竖式)	I V W Ep E3P War Eq VA Es COS HZ Har	三相交流电流三相交流电压三相有功功率三相有功电能三相有功平衡功率三相无功功率三相无功电能三相视在功率三相视在电能三相功率因数三相工频周波三相谐波
③输出类型
代码	输出类型(负载电阻RL)
X 0 1 2 3 4	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω)
④报警输出		⑤通讯输出
代码	报警路数	代码	通讯接口(通讯协议)
X 2	无输出 2路报警	X D1 D2	无输出 RS485通讯(Modbus) RS232通讯(Modbus)
⑥累积脉冲输出		⑥供电电源
代码	累积脉冲输出	代码	电压范围
X PO	无输出累积脉冲输出	A D	AC100～240V，(50～60HZ) DC20～29V

备注：在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
型号举例：NHR-3300C-Ep-0/2/D1/X-A
