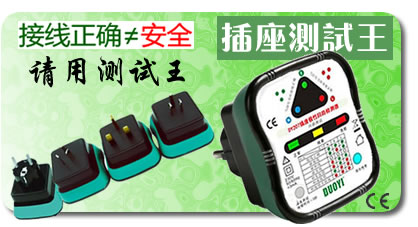

DY207A插座极性回路检测器

价格 电议
更新时间
2019-02-05 15:00:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览
立即询报价
香港上润WP
香港昌晖SWP
香港虹润HR
新虹润NHR
香港优利德
香港希玛
重庆川仪
日本横河
日本万用
日本日置
日本小野
日本共立
日本岛电
日本神港SHINKO
日本理音RION
日本三和
美国福禄克
美国泰克
美国雷泰
美国安捷伦Agilent
英国WEST
英国欧陆EUROTAERM
台湾泰仕
台湾固纬
台湾衡欣
台湾艾德克斯
台湾艾普斯APC
杭州盘古
昆仑工控
北京普源
北京金立石
深圳胜利
圣斯尔
广州技创
广州铱泰
其他进口仪器
其他国产仪器

产品介绍

DY207A插座极性回路检测器 说明：



产品特点：
■ 具备清晰的LED提示插座配线情况（极性检测）
■ 回路检测（接线的松紧情况）
■ 漏电开关检测
■ 蜂鸣报警设置



检测步骤：
1、插座的极性检测
检查步骤
检查结果显示
蜂鸣
故障原因
行动
步
判断插座接线
 正常
长鸣
正常
进行第二步检测
E线断路 “滴”不间断报警 没有E线 找电工检查电路接线
插座内E线没有接好 调整接线
线路内部有熔断或有故障 找电工检查电路接线
○ ○ ○ L线断路   插座L线没接好或无电源 调整接线，重新检测
线路内部有熔断或有故障 找电工检查电路接线
N线断路 “滴”不间断报警 插座内N线接线没接好 调整接线，重新检测
L与N接反 插座内接线不正确 调整接线，重新检测
L与E接反 插座内接线不正确 调整接线，重新检测
L与E接反 插座内接线不正确且没有E线 找电工检查电路接线，调整接线，重新检测
注：当步检测极性正确会自动进入第二步回路检测

2、插座的回路检测（接线的松紧）
检查步骤
检查结果显示
线路阻值
蜂鸣
故障原因
行动
第二步
LED灯亮时
<1.80Ω
长鸣
正常
 进行第三步检测
LED灯亮时
1.80<92Ω
 “滴”不间断报警 接线位置有松动 请拧紧接线
LED灯亮时
>93Ω
 接线位置有松动非常严重 请拧紧接线

3、漏电保护器的检测
检查步骤
检查结果显示
故障原因
第三步
检测漏电保护器
正常动作

不能动作
 地线不符合要求
漏电保护器有故障
插座内N线与E线接反

功能及技术指标
功能
技术指标
精度
额定交流电压
AC 230V
±10%
回路检测（接线的松紧情况）
√

频率范围
50-60Hz

整机功耗
约3mA

接触电压限值
＜AC 50V，（对地）

过电压保护
AC/DC 300V

温度范围
0℃～40℃

湿度
＜80%

漏电保护检测
30mA

保护性接地错误探测
√

反应限值
＜AC 50V （对地）

标准包装尺寸
72×78×80mm

产品重量
约40克
