ETCR2800非接触式接地电阻在线检测仪：

另代理：香港上润WP 、香港昌晖SWP 、香港虹润HR 、香港新虹润NHR

一. 简介

ETCR2800非接触式接地电阻在线检测仪是我公司十多年致力于“接地电阻检测技术研究”的又一高新技术产品，采用在线测试、非接触测量、地线穿心通过、无需自检、实时检测、远程监控。内置传感器与电路板，完全密封，具有防雨淋、防水、防尘功能，确保野外、矿井下、室内等长时间在线检测的高稳定性、高可靠性。

ETCR2800非接触式接地电阻在线检测仪适用于输电线路杆塔接地；地下矿井设备接地；气象防雷接地；石油化工接地；通讯接地；铁路设施接地；建筑接地、电气设备接地等等。

ETCR2800为有线网络型，由RS232、RS485总线、主通讯器（集中器）、监控软件、电脑等组成，适合于近距离或矿井下接地电阻检测，约1500米内在线监测。

二. 技术规格

功能	回路接地电阻在线检测、金属回路联结电阻在线检测
电源接口	两芯引线（红色---电源+；黑色---电源-）
通讯接口	RS485通讯，三芯引线（棕、蓝色---信号+；绿、灰色---信号-；白、黄色---屏蔽地）电源-与屏蔽地
仪表电源	6VDC；Max:50mA
电阻量程	0.01-100Ω
分辨率	0.001Ω
精度	±2%rdg±3dgt（20℃±5℃，70%RH以下）
通讯方式	RS232+RS485总线通讯
有线网络点数	1～255个接地点；可扩展
RS485有线通讯距离	约1500米，可扩展
外形尺寸	约175mm×170mm×130mm
地线穿孔尺寸	Φ30mm，闭口式
安装螺丝孔尺寸	Φ11mm
工作温湿度	-20℃-55℃；20％RH-90％RH
换档	全自动换档
地线干扰电流	应避免
外部磁场	＜40A/m
外部电场	＜1V/m
单次测量时间	约0.5秒
量程指示	OLΩ符号数据格式输出
功耗	工作大电流小于50mA
安装	地线穿心通过检测仪中心孔
防护等级	电路板、传感器完全密封；防雨淋、防尘功能。
供电方式	直接取电或太阳能电池板供电

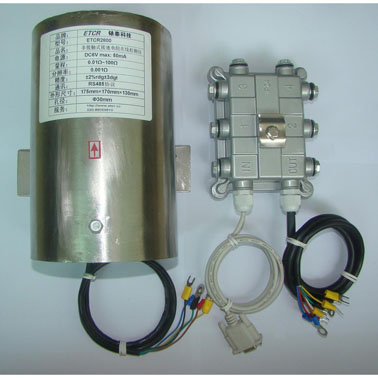

三. 基本配置

四. 系统图
