香港昌晖SWP-B系列壁挂式大屏幕数显控制仪：

另代理：香港上润WP 、香港昌晖SWP 、香港虹润HR 、香港新虹润NHR 全系列仪表

SWP-B 壁挂式大屏幕显示控制仪采用微处理器进行控制运算，可对各种非线性输入信号进行精度极高的线性矫正测量，显示屏采用高

度亮、大尺寸 LED 数码管。

SWP-B 壁挂式大屏幕显示控制仪，适用于大车间，远距离观测场所，可对温度、压力、液位、速度、频率等测量信号进行数字测量显

示控制，使测量值更为清晰。

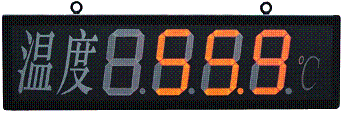

一、仪表外形

型号

仪表外形

仪表尺寸 :1170 × 290 × 76mm

重量 :6Kg

接

线

图

二、SWP-B 系列壁挂式大屏幕显示控制仪

型　号	代码说明
SWP-B	□ □□- □ □ - □□ - □ □ 　□ 　□	系列壁挂式大屏幕显示控制仪
外形尺寸	80 40	1170 290mm(8 英寸数码管 ) 用户特殊定制
控制作用	1 3 4	测量显示三位式控制四限控制或四限报警输出（ P 21 注 2 ）
通讯方式	□	参见“通讯方式”（第 17 页）
输出方式	□	参见“控制输出方式”（第 17 页）
输入类型	□□	参见“输入类型”（下页）
报警方　式	N H L	无报警（可省略）上限控制 / 报警（四限控制 / 报警 2H ）（ P 21 注 2 ）下限控制 / 报警（四限控制 / 报警 2L ）（ P 21 注 2 ）
第二报警方　式	N H L	无报警（可省略）上限控制 / 报警（四限控制 / 报警 2H ）（ P 21 注 2 ）下限控制 / 报警（四限控制 / 报警 2L ）（ P 21 注 2 ）
馈电输出	P	DC24V 馈电输出
供电方式	W T	DC24V 供电 AC220V 供电
