电压型智能电量隔离传感器说明：

一、型号：
CE-AV12--单路电压输入、三隔离、S型或N型、S5型
CE-AV32--三相三线制(两表法)电压输入、三隔离、S型或N型、S5型
CE-AV42--三相四线制电压输入、三隔离、S型或N型、S5型
二、主要技术参数：
输入范围---	电压量程有：0-500V（或按用户要求制作）
数据输出---	AV12产品输出一路电压UA；AV32两表法产品输出两路电压UAB、UCB，三表法输出UAB、UBC、UCA；AV42产品输出三路电压UA、UB、UC；输出参数都是以满量程的百分数形式输出数据。
输出接口---	RS-485：二线制、通讯距离：1200米、±15KV ESD保护 RS-232C： S3型结构通过的RS485/RS232C转换配件转接 N型结构直接通过端子连接
精度等级---	0.2级
波特率---	1200、2400、4800、9600、19.2K bps
刷新时间---	100 mS
隔离耐压---	2500V DC
系统功耗---	<200 mW（+12V）
辅助电源---	+5V，+12V，+15V，+24V +48V DC，220V AC(N型)
工作温度---	-20℃～+70℃
存贮条件---	-20℃～+80℃（RH:5%～95%不结露）

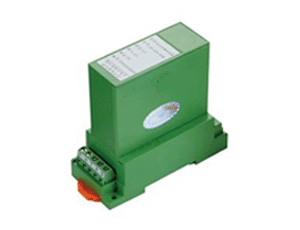

三、产品图（点击可放大）

注：S5型参考接线图略，接线可参考S5型（无电流输入）；

说明：
1.单路电压型输入从第1脚端子输入;
2.三相三线制(两表法)电压型输入从第1脚和第3脚端子输入;第2脚接B相,做为公共地；
3.三相三线制输入为1、2、3脚输入；
4.第7脚可以为RS485/RS232转换器提供+5V电压，大电流为20mA。

其中，第15脚可以为RS485/RS232转换器提供+5V电压，大电流为20mA。

说明：
1. 单相电压时从第13脚端子输入；
2.第15脚可以为RS485/RS232转换器提供+5V电压，大电流为20mA。
