8122电流钳

价格 电议
更新时间
2019-02-05 14:55:01
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

漏电记录仪  5010主机产品特点:
*可记录漏电流,相电流和电压波动(仅5020)
*电压波动分析功能;电压上升,下降和瞬间停止
*测量电压和电流数据可下载至PC并可同时在PC显示监控器上确认。
*可记录60000个数据(使用1通道时)
*可使用KEW软件,并计算瓦特时的简易测量数据
*过设置电流值时LED闪动
*4种记录模式可以选择:普通、触发、捕获、电压波动
*记录数据可通过USB接口传送至PC,数据可编辑分析并图表显示

其他说明:

普通记录模式(AC 50/60Hz, 正弦波, 输入: 10% 或更多的范围在1通道)
范围
有效值度
100.0mA
±2.0%rdg±0.9%f.s.+ 传感器度
其它范围
±1.5%rdg±0.7%f.s.+传感器度
波峰因素
2.5 or less: RMS accuracy (sine) + 2%rdg + 1%f.s.

触发记录模式(AC 50/60Hz正弦波)
范围
100.0mA
±3.5%rdg±2.2%f.s.+ 传感器度
其它范围
±3.0%rdg±2.0%f.s.+ 传感器度

捕获/电能质量分析仪记录模式
范围
100.0mA
±3.0%rdg±1.7%f.s.+ 传感器度
其它范围
±2.5%rdg±1.5%f.s.+ 传感器度

量程
普通,触发(捕获,电压波动)PC设置
输入
AC电压(大AC 5V)
压力数
3ch
测定方法
真有效值
时间间隔
RMS:约100ms(采样1.65ms/ch 间隔)电流探查:约1.65ms
记录时间间隔
1,2,5,10,15,20,30秒/1,2,5,10,15,20,30,60小时
电池电压警告
电池显示(4格)
安全规格
IEC 61010:2001 CAT.Ⅲ 300V,IEC61326(规格)
外形尺寸
111(L)×60(W)×42(D)mm
重量
约310g(含电池)
附件
电压传感器(M-8309),电池4节,说明书,KEWLOG SOFT2 (PC软件),软箱
可选件
钳形传感器(漏电流、漏电流和负载电流、负载电流)外部电源适配器
携带箱(M-9119),传感器延长测试线(M-7147)

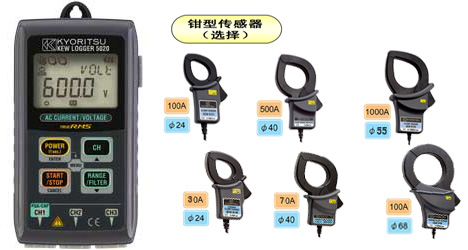

 钳型传感器规格(选择)
MODEL
8121
8122
8123
8146
8147
8148
直径大小
φ24
φ40
φ55
φ24
φ40
φ68
额定电流
AC 100A
AC 500A
AC 1000A
AC 30A
AC 70A
AC 100A
输出电压
AC 500mA  AC0-500mVrms(5mV/A)
AC 1500mA  AC0-1500mVrms
(50mV/A)
AC 3500mA  AC0-3500mVrms
(50mV/A)
AC 5000mA  AC0-5000mVrms
(50mV/A)
测量范围
AC 0-100Arms
AC 0-500Arms
AC 0-1000Arms
AC 0-30Arms
AC 0-70Arms
AC 0-100Arms
±0.2%rdg±0.3mV (50/60Hz)
±3.0%rdg±0.5mV (40~1kHz)
±2.0%rdg±0.3mV (50/60Hz)
±3.0%rd±0.5mV (40~1kHz)
±2.0%rdg±0.3mV (50/60Hz)
±3.0%rd±0.5mV (40~1kHz)
0-15A
±1.0%rdg±0.1mV (50/60Hz)
0-40A
±1.0%rdg±0.1mV (50/60Hz)
0-80A
±1.0%rdg±0.1mV (50/60Hz)
输出电阻
约 9.5Ω
约1.9Ω
约1.5Ω
约80Ω
约100Ω
约80Ω
操作温湿度范围
0~40℃≤85% RH
0~50℃≤85% RH
保存温湿度范围
-20~80℃≤85% RH
-20~80℃≤85% RH
外部磁场影响
400A/m:0.8A
400A/m:0.5A
400A/m:0.6A
100A:≤10mA
导线长度
约2m
约2m
尺寸
96 x 58 x 26mm
128 x 81 x 38mm
170 x 105 x 48mm
100 x 60 x 28mm
128 x 81 x 38mm
188 x 128 x 53mm
重量
约150g
约260g
约380g
约150g
约240g
约510g
安全规格
IEC 61010-1:2002
IEC 61010-1:2002, IEC 61010-2-32:2002
CAT.III300V污染度2
