产品介绍

漏电记录仪 5010主机产品特点：

＊可记录漏电流，相电流和电压波动（仅5020）
＊电压波动分析功能；电压上升，下降和瞬间停止

＊测量电压和电流数据可下载至PC并可同时在PC显示监控器上确认。
＊可记录60000个数据（使用1通道时）
＊可使用ＫＥＷ软件，并计算瓦特时的简易测量数据

＊过设置电流值时LED闪动
＊４种记录模式可以选择：普通、触发、捕获、电压波动

＊记录数据可通过ＵＳＢ接口传送至PC，数据可编辑分析并图表显示

其他说明:

普通记录模式(AC 50/60Hz, 正弦波, 输入: 10% 或更多的范围在1通道)

范围	有效值度
100.0mA	±2.0%rdg±0.9%f.s.+ 传感器度
其它范围	±1.5%rdg±0.7%f.s.+传感器度
波峰因素	2.5 or less: RMS accuracy (sine) + 2%rdg + 1%f.s.

触发记录模式(AC 50/60Hz正弦波)

捕获/电能质量分析仪记录模式

量程	普通，触发（捕获，电压波动）PC设置
输入	AC电压（大AC 5V）
压力数	3ch
测定方法	真有效值
时间间隔	RMS：约100ms（采样1.65ms/ch 间隔）电流探查：约1.65ms
记录时间间隔	1，2，5，10，15，20，30秒/1，2，5，10，15，20，30，60小时
电池电压警告	电池显示（4格）
安全规格	IEC 61010：2001 CAT.Ⅲ 300V，IEC61326（规格）
外形尺寸	111（L）×60（W）×42（D）mm
重量	约310g（含电池）
附件	电压传感器（M-8309），电池4节，说明书，KEWLOG SOFT2 （PC软件），软箱
可选件	钳形传感器（漏电流、漏电流和负载电流、负载电流）外部电源适配器携带箱（M-9119），传感器延长测试线（M-7147）

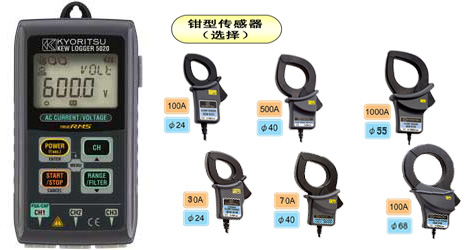

钳型传感器规格(选择)

MODEL	8121	8122	8123	8146	8147	8148
直径大小	φ24	φ40	φ55	φ24	φ40	φ68
额定电流	AC 100A	AC 500A	AC 1000A	AC 30A	AC 70A	AC 100A
输出电压	AC 500mA AC0-500mVrms(5mV/A)			AC 1500mA AC0-1500mVrms (50mV/A)	AC 3500mA AC0-3500mVrms (50mV/A)	AC 5000mA AC0-5000mVrms (50mV/A)
测量范围	AC 0-100Arms	AC 0-500Arms	AC 0-1000Arms	AC 0-30Arms	AC 0-70Arms	AC 0-100Arms
度	±0.2%rdg±0.3mV (50/60Hz) ±3.0%rdg±0.5mV (40~1kHz)	±2.0%rdg±0.3mV (50/60Hz) ±3.0%rd±0.5mV (40~1kHz)	±2.0%rdg±0.3mV (50/60Hz) ±3.0%rd±0.5mV (40~1kHz)	0-15A ±1.0%rdg±0.1mV (50/60Hz)	0-40A ±1.0%rdg±0.1mV (50/60Hz)	0-80A ±1.0%rdg±0.1mV (50/60Hz)
输出电阻	约 9.5Ω	约1.9Ω	约1.5Ω	约80Ω	约100Ω	约80Ω
操作温湿度范围	0～40℃≤85% RH			0～50℃≤85% RH
保存温湿度范围	-20～80℃≤85% RH			-20～80℃≤85% RH
外部磁场影响	400A/m:0.8A	400A/m:0.5A	400A/m:0.6A	100A:≤10mA
导线长度	约2m			约2m
尺寸	96 x 58 x 26mm	128 x 81 x 38mm	170 x 105 x 48mm	100 x 60 x 28mm	128 x 81 x 38mm	188 x 128 x 53mm
重量	约150g	约260g	约380g	约150g	约240g	约510g
安全规格	IEC 61010-1:2002			IEC 61010-1:2002, IEC 61010-2-32:2002 CAT.III300V污染度2
