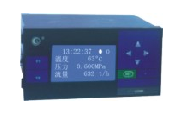

HR-LCD-XLT-C802-01-KAC-HL-A流量积算仪

价格 电议
更新时间
2019-02-05 14:45:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览
立即询报价
香港上润WP
香港昌晖SWP
香港虹润HR
新虹润NHR
香港优利德
香港希玛
重庆川仪
日本横河
日本万用
日本日置
日本小野
日本共立
日本岛电
日本神港SHINKO
日本理音RION
日本三和
美国福禄克
美国泰克
美国雷泰
美国安捷伦Agilent
英国WEST
英国欧陆EUROTAERM
台湾泰仕
台湾固纬
台湾衡欣
台湾艾德克斯
台湾艾普斯APC
杭州盘古
昆仑工控
北京普源
北京金立石
深圳胜利
圣斯尔
广州技创
广州铱泰
其他进口仪器
其他国产仪器

产品介绍

 香港虹润HR流量积算仪系列：HR-LCD-XLT-C802流量积算仪、HR-LCD-XLT-S802流量积算仪



LCD“防盗型”天然气流量积算控制仪主要特点：
  液晶天然气根据中石油新模型（关于天然气组分的压缩因子的算法）；增加了天然气体积热能的测量；使天然气测量更准确适用于贸易结算。是基于对以甲烷为主要成分的混合气体，以完全符合标准SY/T6143-96《天然气的标准孔板计量方法》和GB/T11062-89《天然气发热量、密度和相对密度的计算方法》设计制作的仪表。
  对于天然气田、油田开采的天然气，受时间、地域、地层深度不同的影响，所采的天然气具有组分的多样性和不遵循理想气体状态方程的特点,使用传统的温、压补偿不适用于天然气，而依据上述标准设计的HR-LCD-LT（智能）天然气流量显示积算控制仪则具备下列特殊功能：
    ·可输入由用户提供的天然气摩尔组分计算的天然气真实相对密度系数Gr，用于计算相对密度系数FG。
    ·能在线计算压缩因子FZ。由仪表面板输入Gr和天然气中N2、CO2的摩尔分数，并与在线测得的表静压P1、流动温度t1按标准提供的函数关系实现在线计算FZ的功能。
    ·能在线计算流动温度系数FT。在仪表温度输入端子、输入流动温度信号在线测得天然气流动t1，依据t1实现在线计算FT。
    ·仪表设有压力信号输入端，将在线测量的静压力P1用于计算补偿。
    ·仪表流量显示均按标准要求，换算为工业标准状态（20℃，绝压0.101324MPa）时的体积流量和积算量。
    ·仪表的大屏幕双幕显示屏可同时显示天然气流量测量系统的多个参数（如：时间、差压、压力、温度、流量、积算量等）,还可根据用户要求显示FZ、FG等，更有利于对生产工艺参数的监控。可向系统中的传感器供电(如向差变、压变供电)，组成的系统可以省去配电器；仪表可带模拟量输出(如：4～20mA、0～10 mA、1～5V、0～5V等)，用于流量的自动调节及控制。
  带串行口，可与各种串行设备进行通讯，组成控制系统。采用标准MODBUS RTU通信协议。
  具有防盗功能。



型谱表
型             号 说             明
HR-LCD-XLT- □ -□ □ -□ □ □ -□ □ -□ □ 液晶显示“防盗型”天然气流量积算控制仪
外形尺寸 C802
S802		                   160×80mm（横式）（带温、压补偿）
80×160mm（竖式）（带温、压补偿）
通讯方式   □                 参见“通讯方式”
报警/变送输出   □               参见“输出方式”
流量信号类型   □             参见“输入类型表”
压力补偿类型   □           参见“输入类型表”
温度补偿类型   □         参见“输入类型表”
报警方式   N
H
L		       无报警（可省略）
上限报警 （只能选其中一种报警方式）
下限报警
第二报警方式   N
H
L		     无报警（可省略）
上限报警 （只能选其中一种报警方式）
下限报警
馈电输出   P
2P		   单路DC24V馈电输出
双路DC24V馈电输出
供电方式   T
W
A		 AC90～265V（开关电源）供电
DC24V供电
AC220V供电（线性电源）
测量精度
B		 0.5%FS±1字（可省略）
0.2%FS±1字（请注明）
通讯方式：
代   码 0 2 8 3
通讯方式  无通讯 RS-232通讯接口 RS-485通讯接口 RS-232打印接口
 报警/变送输出方式：
代   码 0 1 2 3 4 5 8
输出方式 无输出 继电器 4～20mA 0～10mA 1～5V 0～5V 特殊规格
输入类型表：
代码 输入类型 测量范围 代码 分度号 测量范围 说明
A 4～20mA -9999～99999字 B3 热电偶B型 400～1800℃     本表所列为大量程，可在量程范围内通过修改仪表二级参数确定量程范围。
B 0～10mA -9999～99999字 S 热电偶S型 0～1600℃
C 1～5V -9999～99999字 K 热电偶K型 0～1300℃
D 0～5V -9999～99999字 E 热电偶E型 0～1000℃
M 0～20mA -9999～99999字 T 热电偶T型 -199.9～400.0℃
F 频率 0～10KHz J 热电偶J型 0～1000℃
C1 Cu50 -50.0～150.0℃ W Wre3-25 0～2300℃
C2 Cu100 -50.0～150.0℃ F2 高温辐射热电偶 0～2000℃
G Pt100 199.9～650.0℃ R 特定 -9999～99999字
B1 BA1 -199.9～600.0℃
B2 BA2 -199.9～600.0℃
备注：

    ① 如用户选择特定曲线补偿输入（查表法）时，请在订货时提供相关技术参数或密度表格。
    ② 特殊型号或要求的，请提供分度号或参考标准，订货时请说明。
    ③ 选型举例:HR-LCD-XLTC802-81-ABK-HL-P-A;HR-LCD-XLTS802-01-ABG-HL-W。
