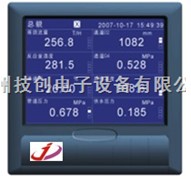

| 产品概述： CH1000B系列 12路输入蓝屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。 功能特点： 系统： ◆采用新大规模集成电路，国际名厂元器件精心设计； ◆高速、高性能32 位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警； ◆5.6英寸320×234点阵高亮度蓝屏图形液晶显示，LED背光、画面清晰、宽视角； ◆全隔离输入，可输入多种信号，无需跳线，通过软件组态即可； ◆开关电源，85VAC~265VAC 范围内正常工作； ◆集成硬件实时时钟，掉电情况下时钟也能准确运行； ◆提供变送器24VDC隔离配电； ◆全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作。 ◆大容量FLASH 闪存芯片存贮历史数据，掉电永不丢失数据； ◆12路继电器报警输出(CH1016B系列仅支持8路继电器报警输出)。 信号： ◆可输入各种标准信号：标准电流、标准电压、频率、毫伏、热电偶、热电阻。 ◆信号全量程精度：±0.2%。 ◆通道间采有光电器件，完全隔离。 ◆提供标准4~20mA变送输出。 软件： ◆软件密码锁保证用户组态安全。 ◆中文菜单组态、可自由组态并显示工程位号，工程单位。 ◆工程量显示数值达到4位半，显示范围：-9999~19999，还支持真空度运算及科学计数法显示。 ◆同时指示各路通道的下下限、下限、上限、上上限报警。可以记录并显示近的15条报警信息。 ◆每个通道均支持流量累积功能，提供小时报表、8小时班报、12小时班报、日报+月报等多种报表形式。 ◆多达4组温压补偿，支持孔板、涡街等流量装置及蒸汽、水、一般气体等补偿介质的补偿运算。 ◆曲线显示模式可选这横向曲线或纵向曲线。 ◆内置GB2312二级汉字字库(6500汉字)。 ◆功能强大的T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等字符输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题。 通讯： ◆标准串行通讯接口：RS485和RS232C； ◆支持标准Modbus RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等，除支持本公司DataManagement数据管理软件外，还支持iFIX、组态王、MCGS、力控等通用组态软件，无需驱动； ◆使用USB2.0接口转存和备份历史记录，大支持2GB优盘； ◆支持FAT32文件系统，Windows可自动识别备份数据文件，无需格式转换。 ◆外接微型打印机，可手动打印数据、曲线，定时自动打印实时数据，满足用户现场打印的需要。 主要技术指标： 一般规格： 构造： 安装方式：嵌入式仪表板安装(垂直仪表盘)，允许向后大倾斜30度安装，左右水平。 仪表板厚度：2-26mm 外型尺寸：144(W)×144(H)×220(D)mm 重量：4Kg 输入部份： 输入点数：1~12通道，16通道。 测量周期：1秒。 输入种类：
显示部份： 显示器：5.6英寸TFT彩色LCD(320×234点)，(注)有些LCD显示器由于长时间显示或长时间不工作，会出现亮度变化。这是由于液晶特性所造成的，显示器并未损坏。 显示组：显示组数：3组(1~12通道)，4组(16通道)。每组可设置的通道：4通道。 显示颜色：蓝色/白色。 通道位号：5个汉字或10个字母(数字)。 通道单位：3个汉字或7个字母(数字)。 状态显示：显示画面名称，板卡状态，报警状态，USB设备标志，循环显示标志。 显示画面：测量数据显示(览、数字显示、棒图显示、曲线显示)，历史曲线显示，信息显示(报警信息、累积报表)，功能画面(数据备份、打印)。 览显示：显示所有的测量通道的数据和报警状态。 数字显示：更新率：1秒。 曲线显示：可以纵向、横向选择。 历史曲线：可再现内存中存储的数据，可放大1/2/4/8/16/32倍。 报警信息：共记录显示15条记录。 存储功能： 外部存储： 媒体：优盘。 格式：FAT32。 方式：文件记录。 容量：大2G。 外部存储： 媒体：闪存。 格式：二进制保存。 方式：连续记录。 容量： 1~12通道：
报警功能： 设置数：每通道多可设置4个报警。 报警种类：上上限报警、上限报警、下限报警、下下限报警。 延迟报警：可在参数设置中进行设置，所有报警使用同一设置。 设置范围：0~10秒。 显示：发生报警时，测量数据显示画面都有报警状态显示。 关于时钟： 时钟：硬件时钟，掉电保持运行。 运行范围：2001年~2099年。 时钟精度：±10ppm(0~50℃)，不包括打开电源时所导致的延迟误差(1秒以下)。 电源部份： 额定电压：220VAC。 使用电源电压范围：85VAC~265VAC。 额定频率：50Hz。 功耗：大30W(包含选配功能)。 正常运行条件： 电源电压：220VAC。 电源频率：50HZ。 环境温度：0~50℃。 环境湿度：0%~85%(不结露)。 预热时间：接通电源后30分钟。 安装位置：室内。 附加规格： 报警输出继电器(/A6，/A8，/A12)： 输出点数：1~12通道：从6、12点中选择。16通道：8点。 触点类型：常开触点。 触点容量：3A/250VAC。 通信功能(/C2，/C3) 媒体：RS-232(/C2)或RS-485(/C3) 协议：Modbus-RTU(从机)协议 通信速率：1200/2400/4800/9600/19200/38400/57600 打印功能(/C4) 打印机：面板式微型打印机。(仅支持McuP系列打印机) 打印内容：实时数据、历史数据、累积报表。 打印方式：手工打印、定时打印。 模拟输出(/T1，/T2，/T3，/T4) 信号类型：4-20mA 输出点数：从1~4点中选择。 输出方式：测量通道的变送输出。 大负载：750Ω 24VDC变送器电源输出(TP4)： 输出电压：24VDC。 额定输出电流：4~20MADC。 大输出电流：65mAdc(过电流保护动作电流：约90mA) 输出点数：4回路。 频率输入电源输出： 输出电压：12VDC，24VDC。 输出点数：与选配的频率输入数相同。 大输出电流：30mADC USB接口(/U)： USB接口规格：符合Rev2.0标准，主机功能。 接口数：1个(前面) 可连接的设备：优盘(不能保证支持所有的优盘)。 累积/报表功能(/L)： 累积点数：与输入通道数相同，每个输入通道均可累积。 累积范围：0~999999999 报表种类：时报、8小时班报、12小时班报、日报+月报。 报表长度：
CH1000B系列蓝屏无纸记录仪选型表:
*1 内置通道数为模拟输入与频率输入通道数之和。 *2 /T1、/T2、/T3、/T4不能同时。模拟变送输出只支持4-20mA信号输出。 *3 /A6、/A12不能同时。 *4 /C2、/C3、/C4不能同时。 在线咨询： 电话：020-82348721 82348737 13711672610 传真：020-82348703 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
