产品介绍

用途说明：

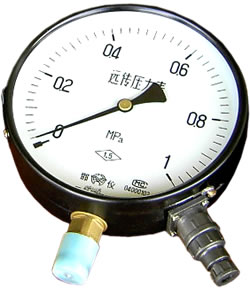

      电阻远传压力表适用于测量对铜及铜合金不器腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置—滑线电阻式发送器，故可把测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制。此外，本仪表并能就地指示压力，以便于现场工艺检查。

■ 主要技术指标：
○度等级：1.6
○发送器起始电阻值：3~20Ω

○发送器满度电阻值：340~400Ω
○滑线电阻式发送器接线图

○使用环境条件：-40~60℃，相对湿度不大于85%，且震动和被测(控)介质的急剧脉动应对仪表正常工作无明显影响。
○温度影响：使用温度偏离20±50℃时，其温度附加误差不大于0.4%/10℃。
○重量：1.2kg

■ 结构原理：
        本仪表由一个弹簧管压力表和一个滑线电阻式发送器等组成
        仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂(电刷)也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。

■ 测量范围：

型  号YTZ-150     测量范围 MPa

0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4；0～6；0～10；
0～16；0～25；0～40；0～60

-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；

 ■ 外形尺寸 ：

详细资料
