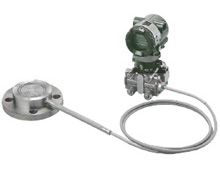

EJA438N-EBSJ1AA-AA01-92EN隔膜密封式压力变送器

价格 电议
更新时间
2019-02-05 14:40:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍



一、产品简介:

    密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中,它与变送 器之间是靠注满流体的毛细管连接起来的。EJA438W、EJA438N隔膜密封式压力变送器用来测 量气体、液体和蒸汽的压力,然后将其转变成4-20mADC的电流信号输出。EJA438W、 EJA438N也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯,通过它们 进行设定和监控等。

在线咨询:1973687      916780778

应 用 类 型 型 号 膜 盒 量程(MPa) 大工作压力
压力(隔膜密封式) 凸膜片

EJA438N

A 0.06-3 基于法兰规格
B 0.46-7
平膜片 EJA438W A 0.06-3
B 0.46-14

二、产品选型一览表: (3inch法兰,80MM,DN80)

基本规格代码: EJA438N-DASJ12DA-AB01-92NN


第1项:输出信号
-D 4-20mA DC/BRAIN协议数字通讯
-E 4-20mA DC/HART协议数字通讯
-F FF现场总线通讯
第2项:测量量程(膜盒)
A 0.06-3MPa(0.6-30kgf/cm2)
B 0.46-7MPa(4.6-70kgf/cm2)
第3项:接液件材质

S

[隔膜]JIS SUS316L [管子]JIS SUS316L [其它]JIS SUS316
第4项:法兰规格
J1 JIS 10K
J2 JIS 20K
J4 JIS 40K
A1 ANSI 150
A2 ANSI 300
P1 JPI 150
P2 JPI 300
D2 DIN PN10/16
D4 DIN PN25/40
G2 GB PN10/16
G4 GB PN25/40
G6 GB PN100
第5项:隔膜凸出长度(X2)
2 X2=50mm
4 X2=100mm
6 X2=150mm
第6项:法兰尺寸/材质
D 80mm(3")/JIS S25C
E 80mm(3")/JIS SUS304
F 80mm(3")/JIS SUS316
第7项:螺栓和螺母材质
A JIS SCM435
B JIS SUS630
第8项:充灌液
-A 一般用(硅油) 接液温度-10-250℃ 环境温度-10-60℃
-B 一般用(硅油) 接液温度-30-180℃ 环境温度-15-60℃
第9项:

B

一直为B
第10项:毛细管长度(m)
01 毛细管长度1米
02 毛细管长度2米
03 毛细管长度3米
04 毛细管长度4米
05 毛细管长度5米
第11项:安装方式

-9

水平配管连接,左边高压毛细管从前部引出
第12项:电气接口
0 G1/2内螺纹,一个电气接口
2 1/2NPT内螺纹,二个电气接口,无盲塞
3 Pg13.5内螺纹,二个电气接口,无盲塞
4 M20内螺纹,二个电气接口,无盲塞
5 G1/2内螺纹,二个电气接口,一个盲塞
7 1/2NPT内螺纹,二个电气接口,一个盲塞
8 Pg13.5内螺纹,二个电气接口,一个盲塞
9 M20内螺纹,二个电气接口,一个盲塞
第13项:内藏显示表
D 数字显示表
E 带测量范围设定按钮的数字显示表
N
第14项:安装托架
A JIS SECC 2”管安装(平托形)
B JIS SUS304 2”管安装(平托形)
N

特性:

的性能和稳定性
  EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象,是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为低,从而提供的长期稳定性。

小型轻量设计
  由于采用ASIC放大器设计使包装变小,以及膜盒构造和法兰的小型化,这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量,而且提高了放大器的可靠性。

现场总线通信能力
  现场总线是双向数字通信系统,是配置仪表控制系统的革新技术,同时也是前景很好的更新换代产品,用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。
EJA系列提供两种现场总线模式,FOUNDATION™现场总线低压模式和PROFIBUS PA设备,以实现横河电机和其他供应商的协同工作。软件方面,EJA系列采用两个AI功能块计算差压和静压,从而实现灵活的仪表配置。

规格:

  隔膜密封式压力变送器
EJA438W/EJA438N
A膜盒
EJA438W
B膜盒
EJA438N
B膜盒
测量范围 -0.1~3MPa
(-15~430psi)
-0.1~14MPa
(-15~2000psi)
-0.1~7MPa
(-15~1000psi)
测量量程 0.06~3MPa
(8.6~430psi)
0.46~14MPa
(66~2000psi)
0.46~7MPa
(66~1000psi)
精度 ±0.2% ±0.2% ±0.2%
防护等级 IP67,NEMA 4X,和JIS C0920防浸型
防爆规格 FM,CENECEC ATEX,CSA,TIIS,IECEx
输出信号 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信
电源 BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC,本安FISCO模式9~17.5V DC)
环境温度 -40~60℃ (-40~140℉) (普通型)
-30~60℃ (-22~140℉) (内藏指示器)
环境温度必须在填充液工作温度范围内。
过程温度 -50~300℃ (-58~572℉)
环境温度必须在填充液工作温度范围内。
大工作压力 大测量值
工作压力必须在法兰额定压力范围内。
安装 变送器: 2-inch管安装
隔膜密封: 法兰安装
法兰尺寸 平法兰型: 3-inch (80mm),2-inch (50mm)
凸法兰型: 4-inch (100mm),3-inch (80mm)
膜片材质 SUS316L,哈氏合金C-276,钽材,钛材
法兰材质 S25C,SUS304,SUS316
外壳 铝合金或SUS316不锈钢(可选)
