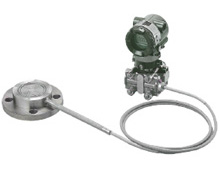

EJA438W-EBSJ1AA-AA01-95DN隔膜密封式压力变送器
价格
电议
服务
 资质已审查
|
产品介绍 |
| | 一、产品简介： 密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送 器之间是靠注满流体的毛细管连接起来的。EJA438W、EJA438N隔膜密封式压力变送器用来测 量气体、液体和蒸汽的压力，然后将其转变成4-20mADC的电流信号输出。EJA438W、 EJA438N也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们 进行设定和监控等。 在线咨询： 1973687  916780778 | 应 用 | 类 型 | 型 号 | 膜 盒 | 量程(MPa) | 大工作压力 | | 压力（隔膜密封式） | 凸膜片 | EJA438N | A | 0.06-3 | 基于法兰规格 | | B | 0.46-7 | | 平膜片 | EJA438W | A | 0.06-3 | | B | 0.46-14 | 二、产品选型一览表： 基本规格代码： EJA438W-DASJ1AA-AA01-92NN
| 第1项：输出信号 | | -D | 4-20mA DC/BRAIN协议数字通讯 | | -E | 4-20mA DC/HART协议数字通讯 | | -F | FF现场总线通讯 | | | 第2项：测量量程（膜盒） | | A | 0.06-3MPa(0.6-30kgf/cm2) | | B | 0.46-14MPa(4.6-140kgf/cm2) | | | 第3项：接液件材质 | | S | [隔膜]JIS SUS316L [其它]JIS SUS316 | | H | [隔膜]哈氏合金C-276 [其它]哈氏合金 | | T | [隔膜]钽 [其它]钽 | | U | [隔膜]钛 [其它]钛 | | | 第4项：法兰规格 | | J1 | JIS 10K | | J2 | JIS 20K | | J4 | JIS 40K | | J6 | JIS 63K | | A1 | ANSI 150 | | A2 | ANSI 300 | | A4 | ANSI 600 | | P1 | JPI 150 | | P2 | JPI 300 | | P4 | JPI 600 | | D2 | DIN PN10/16 | | D4 | DIN PN25/40 | | D5 | DIN PN64 | | G2 | GB PN10/16 | | G4 | GB PN25/40 | | G6 | GB PN100 | | | 第5项：法兰尺寸/材质 | | A | 50mm(2")/JIS S25C | | B | 50mm(2")/JIS SUS304 | | C | 50mm(2")/JIS SUS316 | | D | 80mm(2")/JIS S25C | | E | 80mm(2")/JIS SUS304 | | F | 80mm(2")/JIS SUS316 | | | 第6项：螺栓和螺母材质 | | A | JIS SCM435 | | B | JIS SUS630/ | | | 第7项：充灌液 | | -A | 一般用(硅油) 接液温度-10-250℃ 环境温度-10-60℃ | | -B | 一般用(硅油) 接液温度-30-180℃ 环境温度-15-60℃ | | -C | 高温用(硅油) 接液温度10-300℃ 环境温度10-60℃ | | -D | 禁油用(氟油) 接液温度-20-120℃ 环境温度-10-60℃ | | -E | 低温用乙二醇 接液温度-50-100℃ 环境温度-40-60℃ | | | 第8项： | | | 第9项：毛细管长度（m) | | 01 | 毛细管长度1m | | 02 | 毛细管长度2m | | 03 | 毛细管长度3m | | 04 | 毛细管长度4m | | 05 | 毛细管长度5m | | 06 | 毛细管长度6m | | 07 | 毛细管长度7m | | 08 | 毛细管长度8m | | 09 | 毛细管长度9m | | 10 | 毛细管长度10m | | | 第10项：安装方式 | | | 第11项：电气接口 | | 0 | G1/2内螺纹，一个电气接口 | | 2 | 1/2NPT内螺纹，二个电气接口，无盲塞 | | 3 | Pg13.5内螺纹，二个电气接口，无盲塞 | | 4 | M20内螺纹，二个电气接口，无盲塞 | | 5 | G1/2内螺纹，二个电气接口，一个盲塞 | | 7 | 1/2NPT内螺纹，二个电气接口，一个盲塞 | | 8 | Pg13.5内螺纹，二个电气接口，一个盲塞 | | 9 | M20内螺纹，二个电气接口，一个盲塞 | | | 第12项：内藏显示表 | | D | 数字显示表 | | E | 带测量范围设定按钮的数字显示表 | | N | | | | 第13项：安装托架 | | A | JIS SECC 2”管安装（平托形） | | B | JIS SUS304 2”管安装（平托形） | | N | | 特性： | - | 的性能和稳定性 | | | EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象，是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为低，从而提供的长期稳定性。 | | | | - | 小型轻量设计 | | | 由于采用ASIC放大器设计使包装变小，以及膜盒构造和法兰的小型化，这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量，而且提高了放大器的可靠性。 | | | | - | 现场总线通信能力 | | | 现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。
EJA系列提供两种现场总线模式，FOUNDATION™现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，EJA系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。 | 规格： | | 隔膜密封式压力变送器 | EJA438W/EJA438N
A膜盒 | EJA438W
B膜盒 | EJA438N
B膜盒 | | 测量范围 | -0.1~3MPa
(-15~430psi) | -0.1~14MPa
(-15~2000psi) | -0.1~7MPa
(-15~1000psi) | | 测量量程 | 0.06~3MPa
(8.6~430psi) | 0.46~14MPa
(66~2000psi) | 0.46~7MPa
(66~1000psi) | | 精度 | ±0.2% | ±0.2% | ±0.2% | | 防护等级 | IP67，NEMA 4X，和JIS C0920防浸型 | | 防爆规格 | FM，CENECEC ATEX，CSA，TIIS，IECEx | | 输出信号 | 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | | 电源 | BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) | | 环境温度 | -40~60℃ (-40~140℉) (普通型)
-30~60℃ (-22~140℉) (内藏指示器)
环境温度必须在填充液工作温度范围内。 | | 过程温度 | -50~300℃ (-58~572℉)
环境温度必须在填充液工作温度范围内。 | | 大工作压力 | 大测量值
工作压力必须在法兰额定压力范围内。 | | 安装 | 变送器: 2-inch管安装
隔膜密封: 法兰安装 | | 法兰尺寸 | 平法兰型: 3-inch (80mm)，2-inch (50mm)
凸法兰型: 4-inch (100mm)，3-inch (80mm) | | 膜片材质 | SUS316L，哈氏合金C-276，钽材，钛材 | | 法兰材质 | S25C，SUS304，SUS316 | | 外壳 | 铝合金或SUS316不锈钢(可选) | 同类产品： EJA系列压力变送器：EJA110A差压变送器 、EJA120A微差压变送器 、EJA130A高静压差压变送器 、EJA210A法兰式差压变送器 、EJA220A法兰式差压变送器 、EJA310A压力变送器 、EJA430A压力变送器 、EJA440A高静压压力变送器 、EJA510A压力变送器 、EJA530A压力变送器 、EJA118W隔膜密封式差压变送器（DN80）、EJA118W隔膜密封式差压变送器（DN50） 、EJA118N隔膜密封式差压变送器 （DN80）、EJA118N隔膜密封式差压变送器（DN100）、EJA118Y隔膜密封式差压变送器 、EJA438W隔膜密封式压力变送器 、EJA438N隔膜密封式压力变送器（DN80）、EJA438N隔膜密封式压力变送器（DN100）、EJA115微小流量变送器 EJX系列压力变送器：EJX110A差压变送器 、EJX120A微差压变送器 、EJX130A高静压差压变送器 、EJX210A法兰安装式差压变送器 、EJX310A压力变送器 、EJX430A压力变送器 、EJX440A高静压压力变送器 、EJX510A压力变送器 、EJX530A压力变送器 、EJX610A压力变送器 、EJX630A压力变送器 、EJX118A隔膜密封式差压变送器 、EJX438A隔膜密封式压力变送器 、EJX115A微小流量变送器 、EJX910A多变量变送器 、EJX930A多变量变送器 在线咨询：1973687 916780778 电话：020-82348721 82348520 13711672610 传真：020-82348703 网址：http://www.gzjc17.com | |
