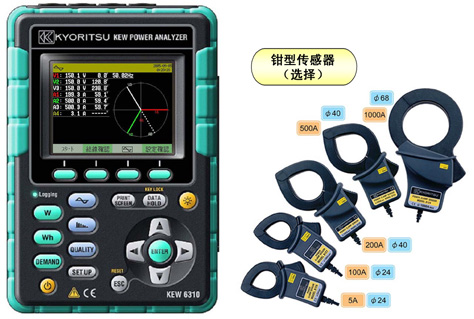

6310电能质量分析仪

价格 电议
更新时间
2019-02-05 14:40:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

6310电力谐波分析仪、6310电能质量分析仪、电力计 6310主机 产品特点:

彩色大屏幕LCD显示
适用于5种配线系统:单相二线(4电路)/单相三线/三相三线(2电路)/三相四线/单相三线+三相三线(Scott wiring)
提供各种电力测量包括电力质量分析
能够显示真有效值
能够直接用交流供电,或是用电池来供电,Ni-MH充电电池也可使用
波形和载体的显示能够靠功能键来转换
记录能从1秒到1小时:1/2/5/10/15/20/30秒,1/2/5/10/15/20/30分钟, 1小时
用CF卡储存数据达到了1G
数据可用USB传输到PC上
设计符合EN61010-1 CAT III 600V,安全规格

技术参数
接线方式
(4电路)/单相三线/三相三线(2电路)/三相四线/Scott wiring
测量功能
电压, 电流, 频率,有功功率, 无功功率, 视在功率,
有用功, 无用功, 视在功,功率因数
分析器 (谐波/失衡/瞬变/电压下降/电压增长/中断)
电压范围
150/300/600/1000V
电流范围
0.5/1/5/10/20/50/100/200/500/1000/3000A

(目标值)
电压: ±0.2%rdg±0.1%f.s. , 电流: ±0.2%rdg±0.1%f.s. + 钳型传感器度
有功功率: ±0.5%rdg±0.1%f.s. +钳型传感器度
功率因数的效果
±1.0%rdg cosθ=±0.5(PF=1)
频率范围
40~70Hz
间隔时间记录功能
1/2/5/10/15/30 seconds, 1/2/5/10/15/30 minutes, 1 hour
内存容量
1MB
显示
3.5-inch Color LCD (320 x 240 Dot)
语言显示
中文/日语/英语
储存温度和湿度范围
-20~60℃, less than 85%RH (无凝聚下)
操作温度和湿度范围
0~50℃, less than 85%RH (无凝聚下)
其它
DC输入终端 (50mV/500mV/5V范围调整)
PC卡接口
CF卡 32M~1GB
安全标准(EMC 标准)
EN61010-1:2001 CATⅢ 600V Pollution degree2
(EN61326 (2001) Class A)
电源供应
AC100V~240V, LR6 x 6
尺寸
206(W) x 184(D) x 65(H) mm
重量
Approx. 0.8kg
配件
Test lead (4pcs), Mains cord, PC软件, USB 线, 说明手册,便携箱,电池(6pcs)

钳型传感器规格(选择)
MODEL
8128
8127
8126
8125
8124
直径大小
φ24
φ24
φ40
φ40
φ68
额定电流
AC 5A(Max.50A)
AC 100A
AC 200A
AC 500A
AC 1000A
输出电压
AC 50mV
(AC50mV/AC 5A): 10mV/A
AC 500mV
(AC500mV/AC 100A): 5mV/A
AC 500mV
(AC500mV/AC 200A): 2.5mV/A
AC 500mV
(AC500mV/AC 500A): 1mV/A
AC 500mV
(AC500mV/AC 1000A): 0.5mV/A
测量范围
AC 0~50Arms
(70.7Apk)
AC 0~100Arms
(141Apk)
AC 0~200Arms
(283Apk)
AC 0~500Arms
(707Apk)
AC 0~1000Arms
(1414Apk)
±0.5%rdg±0.1mV (50/60Hz)
±1.0%rdg±0.2mV (40~1kHz)
±0.5%rdg±0.1mV (50/60Hz)
±1.0%rd±0.2mV (40~1kHz)
±0.5%rdg±0.1mV (50/60Hz)
±1.0%rdg±0.2mV (40~1kHz)
±0.5%rdg±0.1mV (50/60Hz)
±1.0%rdg±0.2mV (40~1kHz)
±0.5%rdg±0.2mV (50/60Hz)
±1.5%rdg±0.4mV (40~1kHz)
相位切换
±2.0˚以内 (45~65Hz)
±1.0˚以内 (45~65Hz)
输出电阻
约 20Ω
约10Ω
约5Ω
约2Ω
约1Ω
大电压
AC300Vrms
AC600Vrms
导线长度
约3m
尺寸
100 x 60 x 26mm
100 x 60 x 26mm
128 x 81 x 36mm
128 x 81 x 36mm
186 x 129 x 53mm
重量
约160g
约160g
约260g
约260g
约510g
安全规格
IEC 61010-1:2002,IEC 61010-2-32:2002
IEC 61010-1:2002, IEC 61010-2-32:2002
