产品介绍

一、概述：

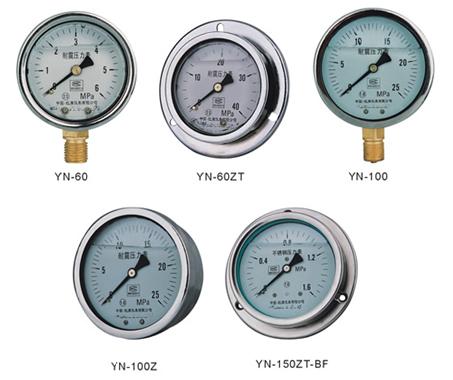

      一般压力表系列用于测量无爆炸危险，不结晶，不凝固，且对钢及铜合金不起腐蚀作用的液体、气体和蒸汽的压力或真空。
      典型的应用场所为:空气压缩机、真空泵、工艺管路、调压阀、测试设备、医用消毒器等。
      一般压力表系列用于测量无爆炸危险，不结晶，不凝固，且对钢及铜合金不起腐蚀作用的液体、气体和蒸汽的压力或真空。
二、型号命名：

仪表由导压系统(包括接头、弹簧管等)、齿轮传动机构、示数装置(指针与表盘)和外壳(包括表壳、表罩、表玻璃等)组成。
      弹簧管在压力和真空的作用下，产生弹性变形引起管端位移，其位移通过机械传动机构进行放大，传递给示数装置，再由指针在刻有计量单位的度盘上指出被测压力或真空量值。
例：Y-100ZTQ 0~1MPa直径为100毫米，轴向带前边 测压范围0~1MPa的真空压力表
三、技术参数：

◆结构原理
    仪表由测量系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外  壳(包括表壳、表盖、表玻璃等)所组成，外壳为气密型机构，能有效地保护内部机件免受环境影响和  污秽侵入。对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力  的脉动影响。
使用环境温度：-25—70℃(外壳内充液)  -40—70℃(外壳内不充液)
温度影响：不大于0．4％／1 0℃(使用温度偏离20±5℃)
抗工作环境震动：V·H·4级(外壳内充液)  V·H·3级(外壳内不充液)
外壳防护等级：IP64
