产品介绍

香港昌晖SWP-LED系列PID光柱显示控制仪：

另代理：香港上润WP 、香港昌晖SWP 、香港虹润HR 、香港新虹润NHR 全系列仪表

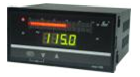

SWP-ST805/SWP-T805智能自整定PID光柱调节器性能特点：

1、SWP-T805和SWP-ST805系列光柱PID采用了多项国际技术，输入采用数字校正及自校准技术，测量确定，消除了温漂和时漂引起的测量误差。仪表全面采用了国内外元器件，多重保护和隔离设计，抗干扰能力强、可靠性高。

2、SWP光柱调节器采用的PID智能调节算法，控制精度稳定，无调，具备高精度的自整定功能，仪表输出采用模块化硬件结构设计，可通过更换不同的功能模块实现多种控制方式。

SWP系列PID光柱显示控制选型表：

型号

型号代码

说明

SWP-N

T□□□-□□□-□-□□-□-□

新一代光柱PID显示控制仪

外形尺寸

160×80mm 80×160mm

控制作用

PID自整定控制

通讯方式

无通讯

通讯接口为RS-232C

通讯接口为RS-422

通讯接口为RS-485

通讯接口特殊规格

控制输出

4-20mA

0-10mA

1-5V

0-5V

变送输出

4-20mA

0-10mA

1-5V

0-5V

输入类型

□

参见"输入类型"

报警方式

无报警（可省略）

上限报警

下限报警

第二报警方式

无报警（可省略）

上限报警

下限报警

馈电输出

DC24V 馈电输出

供电方式

DC24V供电

AC90～265V供电（开关电源）

AC220V供电（线性电源，可省略）

输入类型：

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999d
02	S	0～1600℃	10	Cu50	-50.0～150.0℃	18	特殊规格	用户特定
03	K	0～1300℃	11	Cu100	-50.0～150.0℃	19	4～20mA开方	-1999～99999d
04	E	0～1000℃	12	4～20mA	-1999～99999d	20	0～10mA开方	-1999～99999d
05	T	-200～400℃	13	0～10mA	-1999～99999d	21	1～5V开方	-1999～99999d
06	J	0～1200℃	14	1～5V	-1999～99999d	22	0～5V开方	-1999～99999d
07	Wre	0～2300℃	15	0～5V	-1999～99999d	23	可切换输入	详见下表
08	Pt100	-200～650℃	16	0～20mA	-1999～99999d	24	频率输入	0～5kHz

全切换输入只需设定仪表二级参数，详细情况见“使用说明书”：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1～5V	18	1～5V开方
02	S	06	J	10	Cu50	15	0～5V	19	0～5V开方
03	K	07	WRe	12	4～20mA	16	4～20mA开方
04	E	08	Pt100	13	0～10mA	17	0～10mA开方

报警方式：

代码	N	H	L	G	A	D
报警方式	无报警	上限报警	下限报警	偏差内报警	偏差外报警	LBA报警

注2：光柱调节器控制输出为PID控制，调节器变送输出为测量值对应的变送输出。
