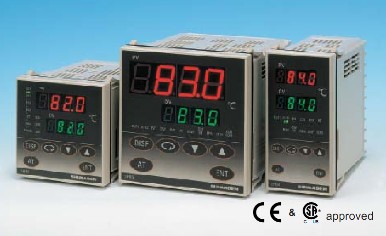

| SR80系列 0.25级斜率控制PID调节器
■SR80系列调节器是日本岛电SR25和SR253PID高精度调节器的精简设计。
0.25%FS的精度,双四位斜率、双设定、双输出、 室温点调节转换策略、外部模拟遥控输入、模拟变送输出、上下限报警、断线报警和通讯等功能。
广泛用于半导体制造、仪表计量、传感器、环境试验设备、石油化工、冶金等自控领域。
■斜率的上升/下降率方便设置, 控制斜率运行/暂停等功能，便于在现场斜率升温和特殊工艺的缓起动。
■可预置的双设定值：对应于双设定/双输出，可设置四组独立的PID和调节输出限幅。第二设定值可机内或外部选择
■第二输出功能（选件），用于加热/制冷调节，或同极性的主辅控制。具有独立的PID参数及对应的输出限幅。
■外部遥控设定功能还可参与调节,组成串级控制。多台SR80系列PID调节器与可编程FP21的设定值变送配合，可组成多区控温系统, 实现同步调节等功能。
■隔离数字通讯接口（选件），可选配RS232C，RS485接口或SR83独有的CC-Link通讯协议，口地址1～99。 还可提供光隔离智能232-485通讯转换器，配合中文视窗组态软件与上位机组成小型集散系统。
■三组独立事件继电器和断线报警（选件），可设8种事件，报警包括：上、下限值，上、下限偏差值，偏差值内/ 外。单相加热器断线和加热回路报警（选件）：电流监测范围：0.0～50.0A。
■外部数字量输入（选件）：两组无电压接点DI输入，可定义八种功能，包括:自整定，手动，外部遥控输入，斜率运行/停止，控制脱机，调节极性转换，设定值偏差/双设定值转换。
■模拟变送输出（选件）类型：测量值，设定值，偏差值，调节输出变送，用于现场记录数据、多区控温或串级调节。 日本SHIMADEN(岛电) SR80系列 0.25级PID调节器选型表： | 项目 | 号码 | SR80系列是0.25级的PID调节器, 是0.1级高精度SR25 PID 调节器的精简设计。具有双四位显示, 双输出, 外部开关, 遥控输入, 模拟变送输出, 斜率运行, 数字通讯, 上下限报警等功能。 | | 外型 | SR82- | DIN标准: 高72×宽72×深111mm， 面板开孔尺寸: 68×68mm | | SR83- | DIN标准: 高96×宽96×深111mm， 面板开孔尺寸: 92×92mm | | SR84- | DIN标准: 高96×宽48×深111mm， 面板开孔尺寸: 92×45mm | | 输入类型及测量范围 | 1 | 热电偶:14种类型可选，-200.0～2300.0℃，详见输入类型选择表, 输入阻抗:>500KΩ | | 2 | 铂电阻:16种测量范围可选，-200.0～600.0℃，详见流程图上输入类型选择表,三线制 | | 3 | 直流毫伏0～10，10～50，-10～10，0～20，0～50，0～100mV输入阻抗:>500KΩ | | 4 | 直流电流:4～20mA,0～20mA,输入阻抗: 250Ω | | 6 | 直流电压:0～1,1～5,-1～1,0～2,0～5,0～10v输入阻抗:>500KΩ | 调节输出1类型
正反作用可设分辩率1/8000 | Y- | 继电器接点,时间比例周期1～120秒，接点:240V AC 2。5A阻性/1A感性 | | I- | 电流4～20mA DC， 负载阻抗<600Ω | | P- | 固态继电器驱动,时间比例周期1～120秒,12±1.5V DC大<30mA DC | | V- | 电压0～10V DC， 负载电流< 2mA | 调节输出2类型
分辩率1/255(选件，SR82无此选件SR83和SR84有该选件时报警接点减为两点) | N- | 无 | | Y- | 继电器接点,比例周期1～120秒,接点:240V AC 2.5A阻性/1A感性 | | I- | 电流4～20mA DC, 负载阻抗< 600Ω | | P- | 固态继电器驱动,比例周期1～120秒,12V±1.5VDC<30mA | | V- | 电压0～10V DC，负载电流<2mA | | 电源 | 90- | 100～240V AC±10%(50/60Hz) | | 10- | 24V AC±10%(50/60Hz) | | 02- | 24V DC±10% | 事件输出（报警方式：8种）
Y/P输出用的加热器断线/回路报警
(选件，仅用于单相负载)SR82只有两点报警接点
与外部遥控输入选件只能任选其一） | 0 | 无 | | 1 | 3组事件输出，接点:240V AC 1.0A阻性 | | 2 | 3组事件输出及30A加热器断线报警(仅Y，P输出类型可选) | | 3 | 3组事件输出及50A加热器断线报警(仅Y，P输出类型可选) | 外部遥控输入类型 （选件）
用途：串级控制，外给定设定值，外给定参与调节负载的反馈（外接传感器，实现恒压恒流恒功率控制） | 00 | 无 | | 14 | 4～20mA DC 输入，输入阻抗:250Ω | | 15 | 1～5V DC 输入，输入阻抗>500KΩ | | 16 | 0～10V DC 输入，输入阻抗>500KΩ | 隔离模拟变送输出类型 （选件）
分辨率1/10000
变送类型：测量值，设定值，偏差值，调节输出量 | 0 | 无 | | 3 | 0～10mV DC，输出阻抗:10Ω | | 4 | 4～20mA DC，负载阻抗<300Ω | | 6 | 0～10V DC，负载电流<2mA | 隔离数字通讯接口类型 多种协议
配套产品：XF2000组态软件, 光隔离RS232-/485转换器
(选件 SR82和SR84的与隔离模拟变送输出仅能选一种) | 0 | 无 | | 5 | RS-485 | | 7 | RS-232C | | 8 | CC-LINK（仅SR83有此功能，并与隔离模拟变送输出选件任选其一） | | 外部DI输入开关 无电压接点输入 （选件） | 0 | 无 | | 1 | 两点输入 | 定货例：SR83-2I-N-90-10000为铂电阻输入，4～20mA 输出，三组事件输出（选件） 在线咨询： 1973687  916780778 电话：020-82348721 82348520 13711672610 传真：020-82348703 |
