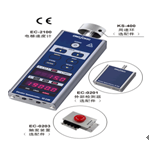

EC-2100电梯速度计

价格 电议
更新时间
2019-02-05 14:35:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

EC-2100是一种小型轻便、使用电池的手持式电梯速度计,用于电梯的调整,维护,检查。比较前机型(EC-900),测量范围扩大2倍达到2000 m/min,计算时间缩短为1/10达到10 ms,可以用于高速电梯的速度与转速测量。

电梯速度计通过轻轻地接触电梯曳引机的吊索滑轮,就可测出电梯的速度。表示器使用红色LED,易于观察辨认。光线昏暗的场所,也可以方便地读取测试数据值。另外如使用配套固定用具固定EC-2100本机或使用选配件EC-0201外部检测器,即使一个人也可以单独完成电梯的速度测试。

EC-2100使用本机上的功能按钮或用外部输入信号可以锁定保持计测值,确保测量的顺利进行可靠性强。本机具有2个表示器,可分别锁定保持2个计测值。如果EC-2100加配使用选配件EC-0202距离计测功能,还可以完成设定时间内电梯的移动距离(mm)测量。

EC-2100加配使用选配件EC-0202距离计测功能与选配件EC-0203触发装置,可以进行自动扶梯的急停时的停止距离测量。

特长

  • 测量范围大2000 m/min,计算时间短10 ms,高速进行速度或转速测量。

  • 带有数据保存功能,可保存10组数据

  • 标准配置测量值的模拟电压输出,脉冲输出

  • 大值保持功能,可保持测量中的大值

  • 平均处理功能,测量速度,转速值的平均计算(平均次数1-200,可任意设定)

  • 自动电源关闭,电池剩余量表示

  • 使用选配件EC-0202距离计测功能,可以完成设定时间内电梯的移动距离测量(旋转方向符号可自由设定)

  • 使用选配件EC-0201外部检测器,可远离测量点进行测量。

  • 使用选配件周速环KS-300,可作为手持式转速计使用



电梯速度测量

使EC-2100的周速环接触曳引机的曳引绳或曳引滑轮进行测量,利用本机的保持按键[1]和[2],或利用外部输入保持信号,可分别测量并表示不同时机的速度数据。

  1. 大值测量
    按本机的[DISP]按键,下部表示器将表示测量的大值。大值可以保持。

  2. 数据存储功能
    测量数据可保存于本机的存储器内。



自动扶梯急停距离测量
   (使用选配件距离测量功能EC-0202)

自动扶梯急停距离测量。

  1. 使用选配件EC-0203触发装置时
    触发装置的端子分别连接自动扶与EC-2100本机。按触发装置的按键,自动扶梯急停,EC-2100进行测量,测量停止2秒后测量值将被锁定保持,以防数据丢失或出错。

  2. 不使用触发装置时
    利用本机的保持按键[1]和[2],控制测量的开始与停止,也可完成测量。



概要规格

EC-2100 电梯速度计

测量 方式 接触式
测量范围

速度: 0.1 ~ 2,000.0 m/min
转速: 1 ~ 20,000 r/min
距离:0 ~ ±999 mm*

*测量值范围可到±5000 mm,但出±999 mm以上的数值精度不能保证。

测量精度 ± 1个计数
测量时间 10 ms
显示器 红色LED 5位,2组
表示更新时间 100 ms
分辨率

速度:0.1 m/min*,转速:0.1 r/min*,距离:1 mm(使用选配功能)

*平均次数10以上时。

测量值单位 速度: m/min,转速: r/min,距离:mm(使用选配功能)
自动电源关闭 终操作完了的180 秒后电源关闭
数据保持功能 显示器1,显示器2,大值(分别独立)
平均计算功能 1 ~ 200 次(可任意设定)
存储功能 保存10组测量结果数据
模拟输出 输出值 瞬时值(经过平均计算处理)
电压范围 0 ~ 1 V/0 ~ F.S.
转换方式 10 bit D/A转换
线性度 ±1% F.S.
输出更新时间 10 ms
输出插口 φ2.5 mm 插口
脉冲输出 输出方式 晶体管输出(开式集电极)
耐电压 14 V
电流 20 mA 以内
脉冲数 600脉冲/1转
逻辑 负逻辑
脉冲幅 约0.5 ~ 1.2 μs
输出插口 φ2.5 mm 插口
检测 产生脉冲数 150脉冲 / 每转(狭逢投光方式)
光源 红外发光二极管
受光元件 光敏晶体管
允许负荷 轴向 5 kg、径向 5 kg
轴承寿命 2×107 r/min・h (在规格的大负荷时)
其他 电源 五号电池3节
电池使用时间 连续使用15小时以上(常温状态时)
消耗电流 大 100 mA (电源电压 4.5 V)
使用温度范围 0 ~ 45℃
保存温度范围 -10 ~ 60℃
外形尺寸 60(W)×162(L)×38(D)mm(与前机型EC-900相同)
重量 约 423g(包括电池,但不包括周速环)
附件
  • 外部数据保持信号用电缆(1.4 m):EC-0922 1套(2根)
  • 携带盒:EC-0925 1个
  • 六角扳手(对边 1.5 mm):1个
  • 五号干电池:3节

注意:EC-2100使用时,需要配合选配件周速环(KS-400、KS-500、KS-800)或选配件转速接触杆(KS-300、EC-0924)使用。



选配件

EC-0201外部检测器

CE marking製品写真(EC-0201 外部検出器)

EC-2100外接检测器,通过附属的EC-0921电缆连接EC-2100与EC-0201。在危险的测试地点也可以安全地测量,电源的开闭,单位的设定,均可在本机进行操作。



检测 产生脉冲数 150脉冲 / 每转(狭逢投光方式)
发光源 红外发光二极管
受光元件 光敏晶体管
允许负荷 轴向 5 kg、径向 5 kg
轴承寿命 2×107 r/min・h (在规格的大负荷时)
其他 电源 由EC-2100提供(使用EC-0921连接EC-2100)
使用温度范围 0 ~ 45℃
保存温度范围 -10 ~ 60℃
外形尺寸 60(W)×76(L)×38(D)mm 带固定用螺丝孔(4 - M4深8) (与前机型EC-091相同)
重量 约 214g(不包括周速环)
附件 信号电缆(5 m):EC-0921 一根(连接EC-2100与EC-0201)



EC-0202 距离测量功能

设置于EC-2100本机内。可用于自动扶梯急停距离测量或扶手带的移动距离测量。



EC-0203触发装置

CE marking製品写真( EC-0203 トリガ装置)



触发装置的端子分别连接自动扶与EC-2100本机。按触发装置的按键,自动扶梯急停,EC-2100进行测量,测量停止2秒后测量值将被锁定保持,以防数据丢失或出错。



接続部 信号插孔 连接EC-2100的CH 1信号输入口

连接电缆:EC-0921(5 m)或EC-0926(1.5 m)

接线台 连接自动扶梯
B接点信号
按触发装置的按键接点为开放状态(OFF)

自动扶梯与触发装置之间的信号电缆由客户准备

其他 外形尺寸 50(W)×100(L)×47(D)mm
附件 固定用螺钉2个

配件

周速环(宽幅)
KS-400


製品写真(KS-400 周速リング)

周速环(窄幅)
KS-500


製品写真(KS-500 周速リング)

周速环(橡胶宽幅)
KS-0800


製品写真(KS-0800 周速リング)

转速接触杆
KS-300


製品写真(KS-300 回転接触子)

转速接触杆用延长杆
EC-0924


製品写真(EC-0924 回転接触子用中継シャフト)

外部保持信号检测开关
EC-001A


製品写真(EC-001A 外部ホールド信号検出スイッチ)



型号 名称
EC-0921 信号电缆(5 m) (EC-2100连接EC-0201或EC-0203)
EC-0922 外部保持信号用电缆(1.4 m,1套2根)
AX-501 模拟信号输出用信号电缆(2 m)
EC-0923 脉冲信号输出用信号电缆(2 m)
EC-0926 触发装置连接用信号电缆(1.5 m)
EC-0925 携带盒
