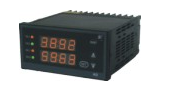

HR-WP-XQD923/HR-WP-XQD723数显仪-广州技创电子设备有限公司

产品介绍

性能特点

的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
信号输入，通过菜单设置即可配接常用热工信号。
可在线修改显示量程、变送输出范围、报警值及报警方式。
软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
数字化校准技术，无电位器等可调部件。
热电偶冷端温度及热电阻引线电阻自动补偿。
可对外接的二、三线制变送器提供配电功能。
具备光电隔离的变送输出功能。
具备光柱模拟显示功能。
具备RS232或RS485通讯功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。

双回路数学运算器型谱表

型号											说明
HR-WP-XQ	□□□	-□	□□	-□□	□□	-□□	□□	□	□	□	双回路数字运算器
外形尺寸	D823 S823 D923 D723 D423 S423										160×80mm（横式） 80×160mm（竖式） 96×96mm 72×72mm 96×48mm（横式） 48×96mm（竖式）
外形尺寸	TD823 TS823										160×80mm（横式）双回路双光柱 80×160mm（竖式）双回路双光柱
运算方式		□									A：加法运算 B：减法运算 C：乘法运算 D：除法运算
通讯方式			□□								参见“通讯方式”
、二路报警变送输出方式				□□							参见“输出方式”
路输入类型					□						参见“输入类型”
第二路输入类型						□					参见“输入类型”
路报警方式							H/L H/L				上限或下限报警控制上限或下限报警控制
第二路报警方式								H/L H/L			上限或下限报警控制上限或下限报警控制
馈电输出									P 2P		一路DC24V输出二路DC24V输出
供电方式										W T	DC 24V供电（开关电源） AC 90～265V供电（开关电源）
测量精度										B	0.5％FS±1字(可省略) 0.2％FS±1字(请注明)

输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，定货时说明)

代码	分度号	测量范围	代码	分度号	测量范围
00	B	400～1800℃	15	0～100mV	-1999～9999字
01	S	0～1600℃	16	30～350Ω	-1999～9999字
02	K	0～1300℃	17	0～20mA	-1999～9999字
03	E	0～1000℃	18	0～10mA	-1999～9999字
04	T	-199.9～400.0℃	19	4～20mA	-1999～9999字
05	J	0～1200℃	20	0～5V	-1999～9999字
06	R	0～1600℃	21	1～5V	-1999～9999字
07	N	0～1300℃	22	0～10mA开方	-1999～9999字
08	Wre3-25	0～2300℃	23	4～20mA开方	-1999～9999字
09	Cu50	-50.0～150.0℃	24	0～5V开方	-1999～9999字
10	Cu100	-50.0～150.0℃	25	1～5V开方	-1999～9999字
11	Pt100	-199.9～650.0℃	26	±5V	-1999～9999字
12	BA1	-199.9～600.0℃	27	0～400Ω线性电阻	-1999～9999字
13	BA2	-199.9～600.0℃	28	特殊信号	-1999～9999字
14	0～20mV	-1999～9999字	36	信号全切换

仪表通讯接口方式：

代码	0	2	8
通讯方式	无通讯	RS-232C通讯口	RS-485通讯口

报警/变送输出方式：

代码	0	1	2	3	4	5	8
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	特殊规格
