SRS14-6P可编程调节器

价格 电议
更新时间
2019-02-05 14:35:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

岛电SRS10系列可编程32段0.25级PID调节器 产品描述、选型:

SRS11/SRS12/SRS13/SRS14,是日本岛电新推出的,具有定值调节、程序调节为一体的温控仪表,功能强大,价格低廉,是专为设计的。
◆ 无调PID算法;3组独立的PID参数;4个独立的设定值;3路事件输出;4路开关量输入;模拟变送。
◆ 32步(8步×4条)可编程功能:可设定能够满足绝大部分热处理工艺的大32步的升/降/保温曲线。
 ◆ 独创MODBUS通讯接口:可实现多台仪表之间实时数字通讯,主表可实时向多台从表发送数据,使多区控温更。
□ 显示精度:±(0.25%满量程 + 1字),采样周期:0.25秒
□ 多种输入和量程范围
□ 薄机身(62~65mm),节省安装空间
□ 3个SV设定
□ 3组PID参数
□ 多可编程32步(选件)
□ RS-485通讯接口,Modbus/Shimaden协议(选件)
□ 单相/三相加热器断线/回路报警

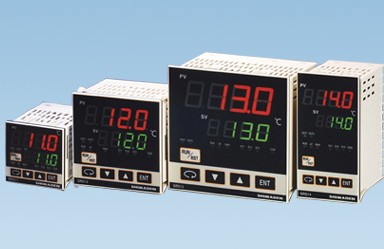

日本SHIMADEN(岛电) SRS12/13/14    0.25级可编程PID调节器

   型号代码

亮双四位LED显示,无调PID算法,三组独立PID参数,AT自整定,手/自动无扰动切换控制,调节输出限幅,3路事件输出,3个独立设定值,3路开关量输入,32步可编程,模拟变送输出,数字通讯等功能。采样周期:250ms。前面板防护等级IP66。

SRS13-

外形尺寸:高96×宽96×深68mm,面板开孔尺寸:92×92mm

SRS12-

外形尺寸:高72×宽72×深68mm,面板开孔尺寸:68×68mm

SRS14-

外形尺寸:高48×宽96×深68mm,面板开孔尺寸:45×92mm

输入类型

测量范围

8

热电偶:B,R,S,K,E,J,T,N,PLII,WRe5-26,U,L

量程见SRS13/14输入类型与测量范围对照表

铂电阻:Pt100/JPt100

电压(mV):-10~10,0~10,0~20,0~50,10~50,0~100mV DC

6

电流(mA):0~20mA,4~20mA DC,输入阻抗:250Ω

电压(V):-1~1,0~1,0~2,0~5,1~5,0~10V DC

调节输出1

Y

继电器接点,容量:240V AC 2A/阻性,比例周期:1~120秒

P

固态继电器(SSR)驱动,12±1.5V DC/30mA大,比例周期:1~120秒

I

电流4~20mA DC,负载阻抗:600Ω大

V

电压0~10V DC,负载电流:2mA大

调节输出2(选件)

N-

Y-

继电器接点,容量:240V AC 2A/阻性,比例周期:1~120秒

I-

电流4~20mA DC,负载阻抗:600Ω大

P-

固态继电器(SSR)驱动,12V±1.5V DC/30mA大,比例周期:1~120秒

V-

电压0~10V DC,负载电流:2mA大



附加事件输出

E-

附加事件输出1点(EV3)



附加外部输入控制信号

D-

附加外部控制输入1点(DI4)

电源

90-

100~240V AC±10%,50/60Hz

08-

24V AC/DC±10%,50/60Hz

程序功能(选件)

N

P

多4段,共32步程序

事件输出

0

1

事件输出2点(EV1, EV2)接点容量:240V AC 1A/阻性

模拟发送(选件)

0

3

0~10mV DC   输出阻抗:10Ω

4

4~20mA DC   负载阻抗:300Ω大

6

0~10V DC    负载电流:2mA大

CT输入(选件)注意:CT单独销售

0

1

CT输入2点

调节输出1或2为Y或P时可选

外部输入控制信号DI(选件)

0

2

外部控制输入3点(DI1、DI2、DI3)

通讯(选件)

0

5

RS485 (Shimaden标准协议,

MODBUS协议)

特记事项

0

9

有(请事先协商)
