日本日置 直流钳型表3290

从DC、1Hz开始低频的测量,功能充实

  • 3种型号的电流传感器可供选择,大支持2000A的测量
  • 利用AC+DC等测量模式正确测量变频器的电流波形
  • 端口同时输出方便电流波形分析的波形输出和真有效值输出
  • 通过使用中间电缆,可延长至100m
  • 不能单独使用,测量时需要选择传感器



有3种传感器可选择 (组合举例)

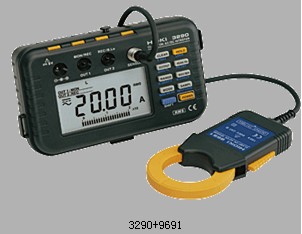

3290+9691 : 测量至 100A
3290+9692 : 测量至 200A
3290+9693 : 测量至 2000A

基本参数
AC 电流量程 3290+9661 : AC 20 ~ 100A
3290+9662 : AC 20 ~ 200A
3290+9663 : AC 200 ~ 2000A
AC+DC,AC真有效值,AC平均值
其它电流量程 3290+9661 : DC 20 ~ 100A
3290+9662 : DC 20 ~ 200A
3290+9663 : DC 200 ~ 2000A
电压量程
其它电压量程
其他功能 频率 : 10 ~ 1000 Hz
模拟输出 DC,或AC 电流 : 2V/f.s.
带有REC模式的电平输出
带有MON模式的波形
输出频率: 1V/f.s.
精度 AC/DC/AC+DC 电流 :± 1.3 % rdg. ± 3 dgt. (典型)
频率 (在50 或 60Hz) ± 0.3 % rdg. ± 1 dgt. (典型)
频率特性 DC ~ 1kHz ± 2.3 % rdg. ± 8 dgt.
显示 数显 / LCD 大 2000 dgt. 柱形图 / 20 seg.
采样速率 快速 : 4 次/ s,
中速 : 2 次/ s,
慢速: 1 次 / 3s
波峰因素 2.5 或 以下
有效外部磁场 9691 : 在 400 A/m 下,大0.5A
9692 :在 400 A/m 下,大0.7
9693 :在 400 A/m下,大2.0 A
大电路电压 600 V AC rms. (绝缘导线)
钳口直径 9691 : Ø35 mm
9692 : Ø33 mm
9693 : Ø55 mm
电源供应 4节3号碱性电池(LR6)或9445 AC适配器
体积及重量 3290 : 155 mm(6.10 in)W × 98 mm(3.56 in)H × 47 mm(1.85 in)D, 545 g (19.2 oz)
9661 : 53 mm(2.09 in)W × 129 mm(5.08 in)H × 18 mm(5.08 in)D, 230 g (8.1 oz)
9662 : 62 mm(2.44 in)W × 167 mm(6.57 in)H × 35 mm(1.38 in)D, 410 g (14.5 oz)
9663 : 62 mm(2.44 in)W × 196 mm(7.72 in)H × 35 mm(1.38 in)D, 500 g (17.6 oz)
附件 手带

选件如下:



标有*(星号)的产品没有CE标志

电流测量
AC/DC钳式传感器 9691
100 A
AC/DC钳式传感器 9692
200 A
AC/DC钳式传感器 9693
2000 A

其他选件
输出线 9094
用于模拟输出
携带盒 9400

可放选件
AC转换器 9445-02

9V-1A
AC转换器 9445-03

用 EU
