产品介绍

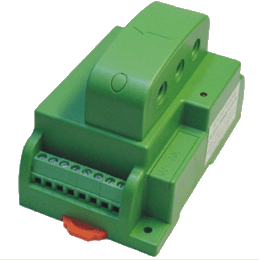

SK型交流电流隔离传感器/变送器 概述：

本产品系列为SK型外壳的交流电流检测的隔离传感/变送器，采用的是电磁隔离原理，能够对交流电流进行有效值采样，并隔离输出各种标准信号，其输入和输出之间实现电的隔离，输出信号与输入信号的有效值之间有完全的线性关系。该产品具有精度好，隔离耐压高，低温漂，长期工作的稳定性，结构紧凑，安装方便等特点，符合国际标准。可广泛应用于交流电流信号的实时检测/监控，通讯，电力，铁路，工业控制等领域。

二、产品选型

*-CE-IJ03A无Vg、Vy、Vd输出形式，等级指数现只有0.5级。
**-选用该输出类型时，负载电阻应RL≤250Ω。如250Ω ***-二线制4~20mA输出，应选24V辅助电源；CE-IJ03A无Id输出形式。
#-对于ES3型，不提供110V、220V辅助电源产品。

三、主要技术指标

• 准确度：0.5%
• 响应时间：≤350mS
• 输入范围：0～300AAC；频率50/60Hz
• 输出信号：0～5VDC；0～10VDC；0～20mA；4～20mA
• 辅助电源：AC/DC 110V～250V
• 负载电阻：电压输出：RL≥2KΩ；电流输出：RL≤250Ω
• 过载能力：电流：120%连续，20倍/秒；电压：120%连续
• 温漂特性：0.5级 200ppm/℃
• 隔离耐压：2500VDC
• 静态功耗：＜1W
• 工作稳定性：年变化＜0.2%
• 工作条件：常规温度：0℃～45℃；极限温度： -10℃～70℃；相对湿度：≤93%；环境无明显腐蚀性气体
• 贮存环境：-40～70℃，20%～95%无凝露

四、产品外形及接线图：

▲CE-IJ03-*9ESK	▲CE-IJ31-*9BSK
