SR253-4P数字调节器

价格 电议
更新时间
2019-02-05 14:30:02
起订量
1件起批
服务
 资质已审查
发货地
暂无
货期
近期热度
次浏览

产品介绍

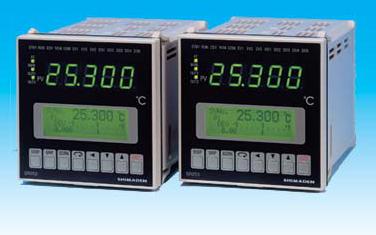

SR253  0.1级PID数字调节器 产品介绍:

■ SR253是日本岛电高精度SR25 PID调节器的换代产品。具有五位显示,0.1(千度以上也带有小数点)和0.001(铂电阻0.000—50.000量程)的高分辨率和1/8000的调节分辨率。带有大LCD显示屏,同时显示四排数据。新功能包括:采用了岛电的无调PID新算法,提高了仪表抗调欠调,抑制扰动能力;PID参数可自动跟随设定区的区域PID算法;防止加工材料温的自整定点限制;外给定控制参与调节输出运算,实现负载的反馈控制;双输出室温点调节转功能。作为高精度仪表,可广泛用于半导体制造,仪表计量,传感器,环境试验设备,石油化工,冶金等自控领域。
■ 十组独立的预设值和一组升降斜率。双输出对应的二十组独立的PID参数和调节输出限幅。设定值可机内或外部选择。
■ 外部遥控设定功能(非隔离为标准配置/隔离型为选件),多台SR253与可编程FP21的设定值变送配合,可组成多区控温系统。还可用于大滞后的系统的串级调节,外部遥控参与调节输出的运算,实现负载的恒压恒流恒功率控制。
■ 隔离数字通讯接口(选件),可配置RS232C,RS422,RS485接口,通讯口地址范围0—99。配合中文组态软件与上位机组成小型DCS控制系统。
■ 第二输出功能(选件),两组输出极性相反或相同,用于加热/制冷调节,或同极性的主辅控制。具有独立的PID参数及输出限幅,
■ 三组独立的事件继电器(选件),可设19种事件,包括;上、下限偏差值,偏差值外/内,上下限值,设定值上下限报警,自整定,手动调节,外部遥控,斜率运行,脱机,测量值,外部遥控量程,输出极性转变,加热器断线。
■ 0—10mV,0—10V,4—20mA隔离模拟变送输出(选件)。类型:测量值,设定值,偏差值,调节输出变送。
■ 外部数字量输入/输出(选件):八组无电压接点DI输入/五组DO OC门输出,DI的四组接BCD码可选择SV值,另四组可定义八种功能,自整定,手动调节,外部遥控,斜率运行,脱机,调节极性转换。便于PLC程序控制。
■ 单相加热器断线和加热回路报警(选件)电流监测范围:0.0-55.0A,随表付一支互感器。

SR253数字调节器 选型表:





项目 型号 测量值五位数显,17个状态灯,精度±0.1%FS,大液晶屏(21个字符4行)采样5次/秒
外型 SR253- DIN标准: 高96×宽96×深125mm, 面板开孔尺寸: 92×92mm 电源:100~240Vac 15W
输入类型及测量范围 1 热电偶:19种类型可选,-200.0~2300.0℃,详见分度选型表,输入阻抗:>500KΩ
2 铂电阻:16种测量范围可选,-200.0~600.0℃,详见流程图上分度选型表,三线制
3 直流毫伏0~10,10~50,-10~10,0~20,0~50,0~100,-100~100输入阻抗:>500K
4 直流电流:4~20mA,0~20mA,输入阻抗: 250Ω 直流输入可编量程:-19999~26000
6 直流电压:0~1,1~5,-1~1,0~2,0~5,0~10,-10~10v输入阻抗:>500KΩ 小数点任意
调节输出1类型

正反作用可设(两种工作方式)分辩率1/8000
Y- 继电器接点,时间比例周期1~200秒,接点:240V AC 2.5A阻性/1A感性
I- 电流4~20mA, 负载阻抗<600Ω
P- 固态继电器驱动,时间比例周期1~200秒,12±2V DC< 30mA
V- 电压0~10V DC, 负载电流< 2mA
调节输出2类型

正反作用可设四种工作方式(选件)
N-
Y- 继电器接点,比例周期1~200秒,接点:240V AC 2A阻性/1A感性
I- 电流4~20mA, 负载阻抗<600Ω
P- 固态继电器驱动,比例周期1~200秒,12V±2 DC<30mA
V- 电压0~10V DC,负载电流<2mA
事件输出报警和态19种加热器断线/环路报警仅能单相(选件) 0
1 3组事件输出,接点:240V AC 1.5A阻性
2 3组事件输出及30A加热器断线报警(仅Y,P输出类型可选)
3 3组事件输出及50A加热器断线报警(仅Y,P输出类型可选)
模拟外部遥控设定类型
隔离为选件用途:串级控制,外给定,外给定参与调节负载的反馈外接传感器,实现恒压恒流恒功率控制
06 0~10V DC 输入,输入阻抗>500KΩ
04 4~20mA DC 输入,输入阻抗:250Ω
05 1~5V DC 输入,输入阻抗>500KΩ
14 4~20mA DC 输入,输入阻抗:250Ω
15 1~5V DC 输入,输入阻抗>500KΩ
16 0~10V DC 输入,输入阻抗>500KΩ
隔离模拟变送输出类型

(选件)

变送类型:测量值,设定值,偏差值,调节输出量
00
13 0~10mV DC,输出阻抗:10Ω 单变送输出
14 4~20mA DC,负载阻抗<300Ω
16 0~10V DC,负载电流<1mA
23 0~10mV DC,输出阻抗:10Ω 双变送输出
24 4~20mA DC,负载阻抗<300Ω
26 0~10V DC,负载电流<1mA
8个外部数字量输入/5个数字量输出(DI/DO)
(选件)
0
1 4个BCD码SV号选择,4组DI,5组DO,24针插头
隔离数字通讯接口类型 多种协议 (选件) 0
5 RS-485
6 RS-422A
7 RS-232C
